OP-1での(14)

届いたスライディング式トレイPenn Elcom R1290なのである。ポチると到着が速い今日この頃、流通サービスの充実度には目を見張る物があります。とりあえずARMORの2Uラックで実験の巻。取り付けられないのは想定済みでしたが期待を込めてはめ込んでみた。やはり思いは届かなかった(^^;トレイ自体の奥行きがラックより大きいので後ろ側が出っ張るのは仕方ない。

それより危惧していた取付位置の奥行きは…とここで大勘違いに直面。手持ちのラックには機器ををビス留めするレールが背面には付いて無かった。見てびっくり。前面しか止められないし(^^; 端から付けられる状態ではなかったってのである…よく調べておけって事である。

まっ、それは後で考えることにして前進あるのみ、一応全面部分だけ固定して背面を平行になるよう下にモノを置いてクリアランスを見てみた。

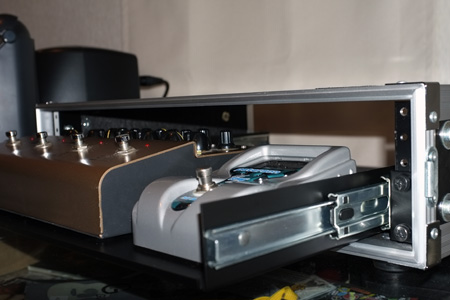

測るとトレイ底板上部から2Uラックまでおよそ8.8cmあった。これだけあれば大概のエフェクターは搭載可能だろう。写真は大きめのエフェクターYAMAHA AG STOMPとPETERSON STROBO STOMPを乗せた図。余裕だよね。

取付はまず両サイドのレールからトレイをスライドさせながら引き抜く、このときトレイ側のレールの溝についている黒い細長いプラスチック?製の役物を指で動かしながら行う。左右で役物の取付が反転しているので右手と左手で動作が逆になる。次にレールを固定してトレイをはめ込む感じになる。

トレイの固定だが、背面にはレール以上トレイが飛び出す事が無いようストッパーが付いている…安心である。全面はトレイを押し込む事によって固定できるギミックになっているのだが少し心許ない。重いモノを乗せて持ち運びをした場合は外れて飛び出てきそうな感じである。一応安全のためにストッパを工作してさらに付け加えるか、ラックの蓋にスポンジを貼るなどしてガードした方が良いかも。

OP-1での(14)」への2件のフィードバック

  1. お!ばっちりですね!

    しかし・・・まさか後ろに固定の耳がないとは・・・(爆)
    やってくれますね!(笑)

    高さ的にもストッパーも気が利いてますね。
    自分のは全然そんなのなくて、マジックテープで固定してましたよ。(^^;;

    優れものだと思います。

  2. >主審さん、ども。
    お陰様で高さ問題は解消です!!
    ストッパーにマジックテープを…なるほど。アイディアいただきです(笑)
    あとは奥行き…主審さんが購入したSKBを考え中っす。でかいでかいと仰ってたので腰ひけてます(^^;
